【归类小课堂】部分“热敏电阻”归类解析

文章出处:   责任编辑:   发布时间:2019-04-11 11:23:54    点击数:-   【

本期给大家介绍归类的商品——“热敏电阻”,想必各位在进出口报关中也经常碰到,下面由康索特小编给您解析一下:400-778-1611

“热敏电阻(英语:thermistor)(图1)是一种传感器电阻,电阻值随着温度的变化而改变,且体积随温度的变化较一般的固定电阻要大很多。热敏电阻的英文“thermistor”是由Thermal(热)及resistor(电阻)两词组成的混成词。

热敏电阻属可变电阻的一类,广泛应用于各种电子元件中。例如,涌流电流限制器、温度传感器、可复式保险丝及自动调节的加热器(英语:Heating element)等”。

预归类

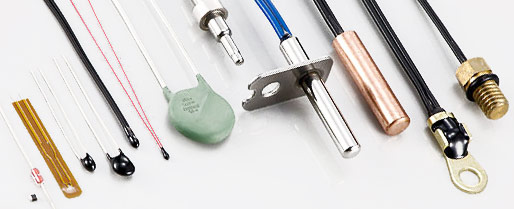

图1 各类“热敏电阻”

从上述对“热敏电阻”的定义可以看出,由于“热敏电阻”的阻值可以随着温度的变化而改变,故明显属于一种“可变电阻”。

依据《税则》体系——

85.33 电阻器(包括变阻器及电位器),但加热电阻器除外:

10 —  固定碳质电阻器,合成或薄膜式

—  其他固定电阻器:

21 — — 额定功率不超过20瓦

29 — — 其他

—  线绕可变电阻器,包括变阻器及电位器:

31 — — 额定功率不超过20瓦

39 — — 其他

40 —  其他可变电阻器,包括变阻器及电位器

90 —  零件

可见,前述“热敏电阻”应按“可变电阻”归入子目8533.40项下。

海关总署的公开归类决定中,也曾经述及“热敏电阻”——

商品名称:热敏陶瓷电阻

决定税号:8533.4000

商品描述:

热敏陶瓷电阻器件是将两只(也可为一只或多只)NTC热敏陶瓷电阻头(各自带有1.3米的双股导线)通过导线、镀锡铜管及接点端子相互连接,并与插座及塑料件组装在一起,用以方便客户将其作为冰箱感测温度的零件直接插入电路使用。其电阻头上包覆的热缩软管起防水的作用。

归类意见:

该商品是将数个热敏电阻与导线、镀锡铜管及接点端子相互连接,并与插座及塑料件组装在一起,其主体结构为热敏电阻,应将其按变阻器进行归类。上述商品属于可变电阻的一种,符合《税则》税目85.33及其子目条文的描述,根据归类总规则一及六,应将其按其他可变电阻器归入税则号列8533.4000。

上述“热敏陶瓷电阻”中的“NTC”前缀,其实是“负温度系数(Negative Temperature Coefficient)”的缩写。表示其电阻“随温度上升而减少”。

与之对应的,还有一种被称为“PTC”,即“正温度系数”(Positive Temperature Coefficient)热敏电阻。顾名思义,其电阻“随温度上升而增加”。

巧合的是,海关总署针对“PTC热敏电阻”也签发过公开归类决定——

商品名称:聚合的正温系数热敏电阻电路保护器

英文名称:Polymeric Positive Temperature Coefficient(PTC) Thermistor

其它名称:注册商标PolySwitch

决定税号:8533.29

商品描述:

这类装置含有传导性聚合物成分,当装置的温度上升时该成分使装置的电阻提高。正温系数效应将电流限定在某一点上,只允许微小电流通过以保护诸如固态集成电路(硅衬底)等敏感电子器件。热敏电阻限制电流但不终止电路循环。当温度低于设定的触发值,该装置的电阻恢复到初始状态。这类装置主要有两大用途。可以成组配置用于过电流保护或者作为温度传感器防止系统温度超过设定温度而损坏敏感电子器件。这类装置有时被称为“可重置保险丝”,就技术角度而言其不是保险丝而是非线性热敏电阻。

归类意见:归类依据:归类总规则三(一)及六;子目号:8533.29;子目序号1。

从上述归类决定中可以看出,“PTC热敏电阻”同样是一种“非线性”的“热敏电阻”。

其核心由高分子聚合物材料和导电颗粒制成,两端以镍制成电极,外部包裹树脂或塑料薄膜。在低温时,聚合物结晶间的导电粒子构成三维网络,呈导通状态。当电流过大,致使温度升高时,由于体积膨胀,聚合物由结晶态转为非结晶态,使导电粒子的连系网络断裂,因而不导通或绝缘。而当温度降低,且不再有大电流后,待一小段时间恢复结晶状态,又可导通。

“PTC热敏电阻”的特性在于,正常电流情况下其呈现低电阻(约数mΩ到数Ω之间),即导通状态。而在过电流故障下,电阻值将急剧升高,从而保护后端电路。

由于具有优异的可恢复特性,用于过电流保护时,在故障消除之后,电路可自动恢复到导通状态。故也称为“自恢复保险丝”、“过流保护片”或如归类决定中所述的“可重置保险丝”(图2)。

预归类

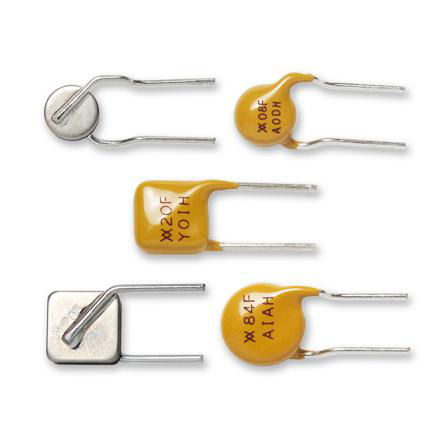

图2 PolySwitch

不过,这里似乎出现了点小问题。上述“聚合的正温系数热敏电阻电路保护器”不是一种PTC型“热敏电阻”嘛?为什么它没有和NTC型“热敏(陶瓷)电阻”一样,按“可变电阻”归入子目8533.40项下,而是按“固定电阻”归入了子目8533.29呢?难道是两份归类决定产生了矛盾?

答案当然是否定的——

从某种程度上来説,“聚合的正温系数热敏电阻电路保护器”(PolySwitch)的确是一种阻值可变的“热敏电阻”。但是需要注意的是,其阻值的变化并非是一种“线性”(即阻值随温度的升高而“逐渐”增加)的过程,而是一种短时间内的剧烈变化,甚至可以视为直接从“导通”状态进入“绝缘”状态。

正因为“聚合的正温系数热敏电阻电路保护器”的这种特性,其阻值的所谓“变化”,也仅仅是从数mΩ到数Ω之间,直接上升至一个极大值而已,中间几乎没有任何过渡的空间。换言之,可以理解为其阻值就是“固定”不变的。即是説,当温度达到产品设计时的某个触发点时,“聚合的正温系数热敏电阻电路保护器”的“电阻值”直接“跃升”至(同样是生产时设定好的)某个“固定”的数值,且这个数值是不再变化的(除非“击穿”等情况下)。

所以,从功能上看,如同其俗称“PolySwitch”一样。“聚合的正温系数热敏电阻电路保护器”更接近于一种“开关”(Switch)或“可重置保险丝”,而非是传统意义上的“可变电阻”。

传统意义上的“可变电阻”通常是指“阻值”可以在一定范围内“连续”变化的电阻器。其应用也并非作为“开关”,而是起到调整电压、调整电流或信号控制等作用。

综上所述,“聚合的正温系数热敏电阻电路保护器”作为一种“固定电阻”归入子目8533.29是正确的。

当然,并非所有的PTC“热敏电阻”均应视为“固定电阻”,只有阻值“非线性”变化的PTC“热敏电阻”方可归入8533.29。阻值呈“线性”变化的PTC“热敏电阻”仍应按“可变电阻”归入子目8533.40项下。

另外,多数以金属为材料的电阻器,其阻值随温度增加而呈“线性”增加。而以导电聚合体为材料的电阻器,则多呈现出“非线性”的直热式、阶跃型的阻值变化。
