查国标论直线运动滚动支承的归类

文章出处:   责任编辑:   发布时间:2020-08-20 16:50:22    点击数:-   【

直线导轨又称滑轨、线性导轨、线性滑轨,用于直线往复运动场合,拥有比直线轴承更高的额定负载,同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。直线导轨主要分为滚珠直线导轨、圆柱直线导轨、滚轮直线导轨。(见图一,图二,图三)直线导轨主要用在自动化机械上比较多,如:机床、折弯机、激光焊接机等。

海关预归类

图一:滚珠直线导轨图二:圆柱直线导轨图三:滚轮直线导轨

本文主要探讨滚珠直线导轨、圆柱直线导轨的海关预归类,滚轮直线导轨暂不做讨论。

从滚珠直线导轨、圆柱直线导轨的结构组成看,该商品主要由滑轨、滑块组成,那这么一套组合品,该如何海关预归类?滑块又该如何海关预归类呢?带着问题,我们来进一步分析。

从直线导轨的描述看,直线导轨比直线轴承精度更高并可承担一定的扭矩,也就是说直线导轨与直线轴承类似。那先来了解一下直线导轨。(见图四)

直线轴承是一种直线运动系统,用于直线行程与圆柱轴配合使用。由于承载球与轴承外套点接触,钢球以最小的摩擦阻力滚动,因此直线轴承具有摩擦小,且比较稳定,不随轴承速度而变化,能获得灵敏度高、精度高的平稳直线运动。直线轴承消耗也有其局限性,最主要的是轴承冲击载荷能力较差,且承载能力也较差,其次直线轴承在高速运动时振动和噪声较大。直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件。

海关预归类

图四:直线导轨

那既然叫直线轴承,是不是应归入品目84.82项下呢?

依据《税则注释》对品目84.82的描述:本品目包括各种滚珠轴承、滚子轴承或滚针轴承。这些轴承用以代替光滑的金属轴承,能明显减少摩擦,通常装在轴承座与转轴之间,可起径向支承作用(径向轴承),或用以承受轴向推力(止推轴承)。某些轴承可同时起径向及推力支承作用。

正常情况下,轴承是由包含滚珠或滚子的两个同心环(套圈)所组成,并配有一个定位圈,用以固定滚珠或滚柱,并使其间距保持恒定。可见,直线轴承的结构符合品目84.82的描述,应归入海关预归类品目84.82项下。

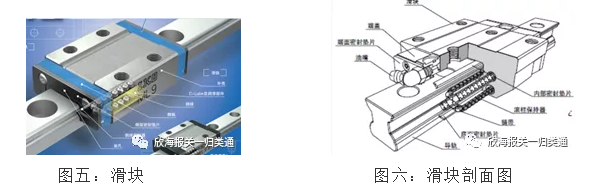

而直线导轨上的滑块与直线轴承的结构类似,是不是可以按直线轴承来归类呢?滑块的结构组成:由外壳、自润滑部件、钢球、侧板、侧面密封垫片、钢球保持器、油孔等组成。(见图五、图六)

海关预归类

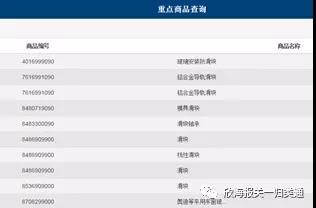

我先查阅海关重点商品信息,结果如下:

海关预归类

查询结果没有归入品目84.82的信息。在上述的查询结果中有可能归入的品目有84838486,而滑块也不具有专用性,所以个人认为归入品目84.83项下更合适。而归入8483300090的应该是滑动轴承,那如果有滚动体的轴承,是不是应该归入海关预归类品目84.82呢?带着疑问,看看有没有国标来佐证上面的推论。查看GB/T27558-2011《滚动轴承直线运动滚动支承分类》的国家标准,在结构类型分类中,支承按滚动体的种类,分为:

a)球支承-滚动体为球;

b)滚子支承-滚动体为滚子;

c)滚针支承-滚动体为滚针;

支承按其所承受的载荷及作用方向,分为:

a)承受纯径向载荷的支承;--直线轴承

b)承受纯径向载荷的同时又传递扭矩的支承;--直线导轨

c)承受径向和轴向联合载荷的支承;--直线导轨

支承按其结构和滚动体种类,综合分为:

a)直线运动球轴承;

b)直线运动滚子轴承;

c)直线运动球支承;

d)直线运动滚子支承;

e)直线运动滚针导轨支承。

可见,在国标中,把直线运动滚针导轨支承也视为滚动轴承,综上所述,滑块可以按滚动轴承归入品目84.82项下。而直线导轨是滑块和滑轨的组合,也视为直线运动滚针导轨支承,故归入海关预归类品目84.82项下。

另附归类指导意见:

直线导轨(带滑块)

MX系列是圆柱滚子直线导轨,是将4列柱滚子平衡的平行配置在高刚性外壳内部,实现了顺畅行走,稳定的高精度和高刚性性能,在承载重负荷和变动负荷时,弹性变形量小,故适用于有震动和冲击的位置,用于精密机床。适用于MDH型卧式加工中心,滑块内的钢球或圆柱滚子在滑块內做循环运动,将滑块裝上滑轨后使其做无限直线运动,为工作台做精密导向,用于数控机床、数控磨床的工作台导向部,碳素钢。

•海关预归类认定:根据所报资料,所询商品为圆柱滚子直线导轨,由滑块及导轨组装,滑块內有四列圆柱滚子。该商品为特定尺寸商品,专用于机床,主要实现滑块在导轨上顺畅行走,高精度和高刚性等性能,在承载重负荷和变动负荷时,弹性变形量小,故适用于有震动和冲击的位置。该商品符合滚动轴承中关于直线运动滚动支撑(承)的描述,应归入税则号列8482500

滑块

MSR/SMR系列滑块材质为SCM420H辂钼合金钢。结构:滑块组成是由滑块本体、配件、滚柱三大部分结合。配件包含锁固螺丝,防尘配件,滚柱的回流系统,润滑系统所组成。滑块主要由滑块本体、滑块配件、滚柱滚动体组成,滑块必须搭配滑轨使用,方能形成直线运动之传动组件。依客户需求进口滑块成品,从台湾进囗后直接成品转销售。

•所询滑块为滚动轴承的部件,由滑块本体、滑块配件、滚柱滚动体组成。该商品已构成整机基本特征,根据归类总规则二(一)及六,应归入税则号列8482.5000

本文海关预归类思路供内部学习用,如有不妥,欢迎指正!

如果您有海关预归类方面的需要可以联系我们,欢迎您访问www.customs-consult.com或拨打客服热线021-65065531咨询,康索特关务咨询您身边的海关预归类公司。

图文来源于网络,若侵删
